Description des produits

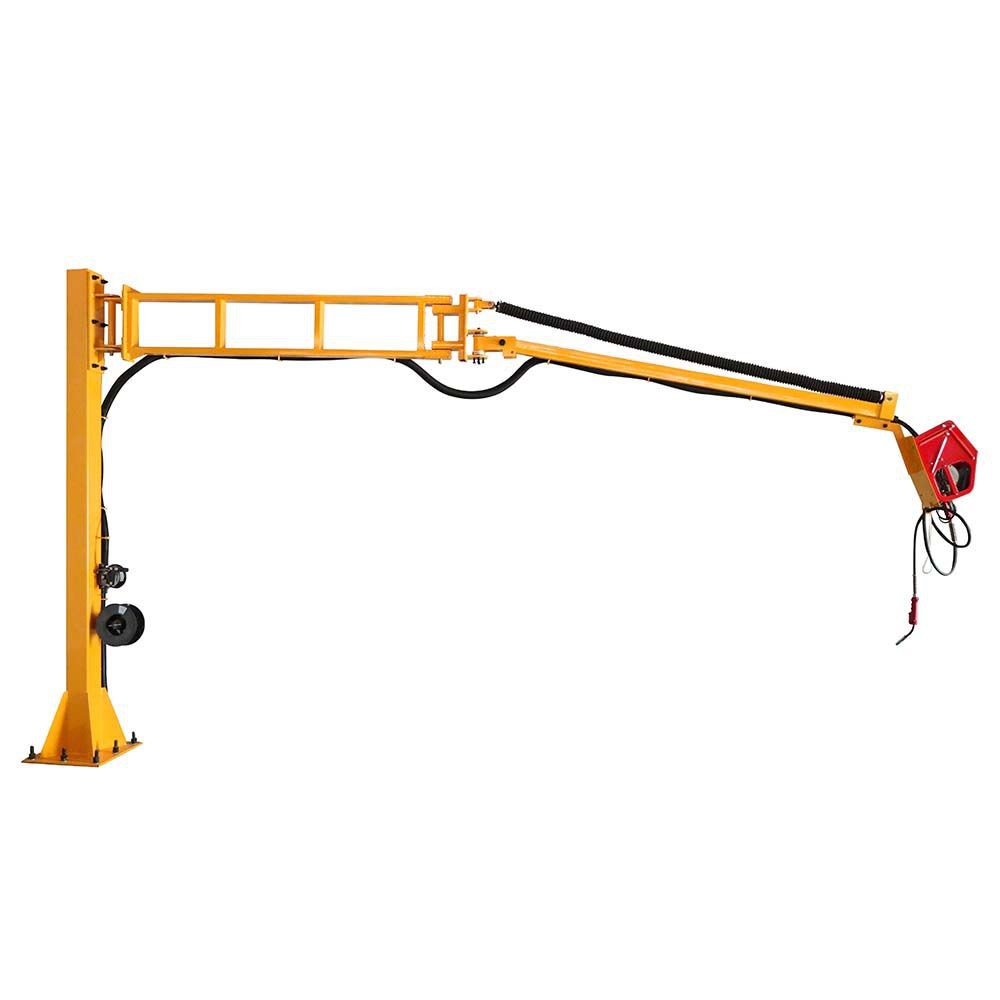

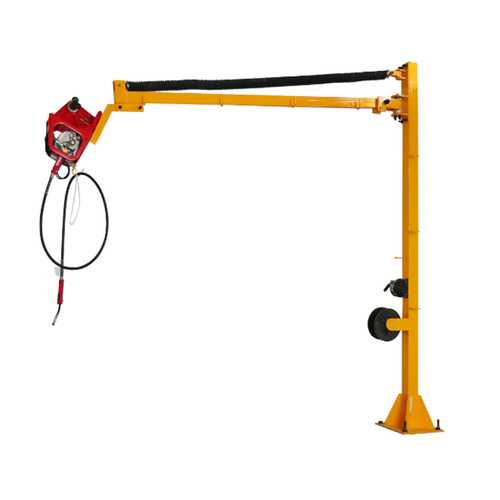

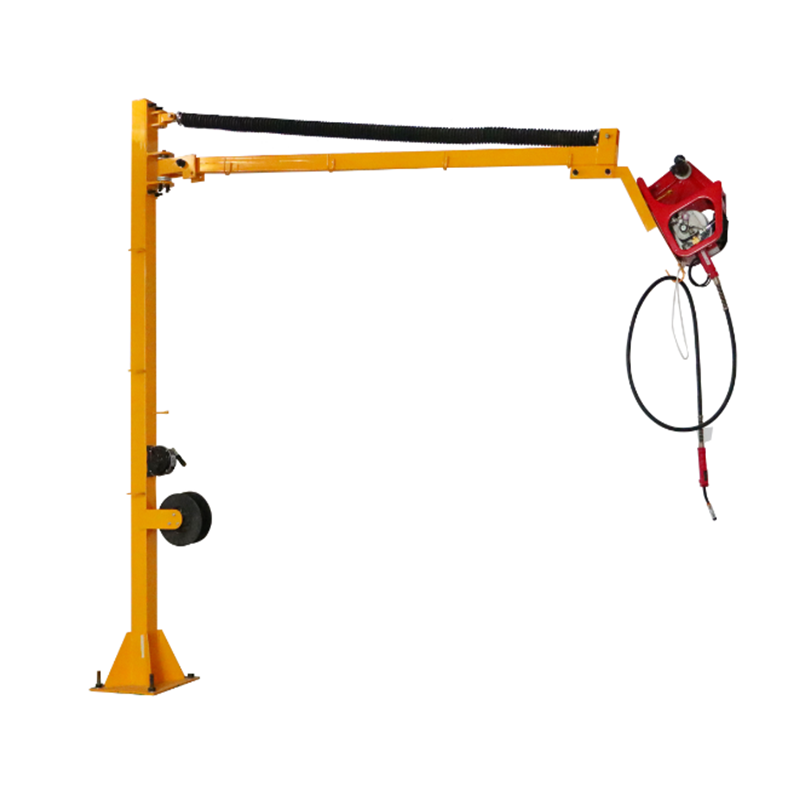

Il existe trois bras de flèche, à savoir un bras principal, un bras rotatif et un avant-bras. Le bras principal est fixé à l'ensemble pivot du bras de flèche principal monté sur la colonne. Cela permet au bras de flèche principal de tourner jusqu'à 180 degrés en demi-cercle. Un ensemble d'articulations à double articulation relie le bras principal et l'avant-bras. C'est précisément cette articulation à double articulation qui permet à l'avant-bras de pivoter à 360 degrés par rapport au bras principal, offrant une zone de couverture complète allant jusqu'à 16-78 pieds (5-24 mètres) de diamètre en demi-cercle sans aucune zones mortes de soudage, ce qui n'est pas courant dans d'autres conceptions.
Tous les équipements de soudage, tels que l'alimentation électrique de soudage, le dévidoir, les réglages de la soudeuse et du dévidoir, le gaz inerte, le fil de soudage, les commandes de la flèche de soudage et le système d'extraction des fumées de soudage sous vide en option, sont installés sur la colonne ou les bras de la flèche.
Il existe trois bras de flèche, à savoir un bras principal, un bras rotatif et un avant-bras. Le bras principal est fixé à l'ensemble pivot du bras de flèche principal monté sur la colonne. Cela permet au bras de flèche principal de tourner jusqu'à 180 degrés en demi-cercle. Un ensemble d'articulations à double articulation relie le bras principal et l'avant-bras. C'est précisément cette articulation à double articulation qui permet à l'avant-bras de pivoter à 360 degrés par rapport au bras principal, offrant une zone de couverture complète allant jusqu'à 16-78 pieds (5-24 mètres) de diamètre en demi-cercle sans aucune zones mortes de soudage, ce qui n'est pas courant dans d'autres conceptions.
Tous les équipements de soudage, tels que l'alimentation électrique de soudage, le dévidoir, les réglages de la soudeuse et du dévidoir, le gaz inerte, le fil de soudage, les commandes de la flèche de soudage et le système d'extraction des fumées de soudage sous vide en option, sont installés sur la colonne ou les bras de la flèche.

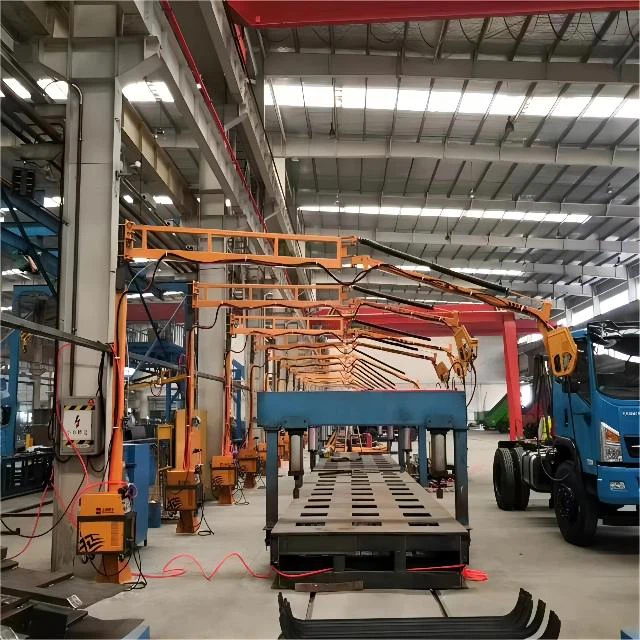

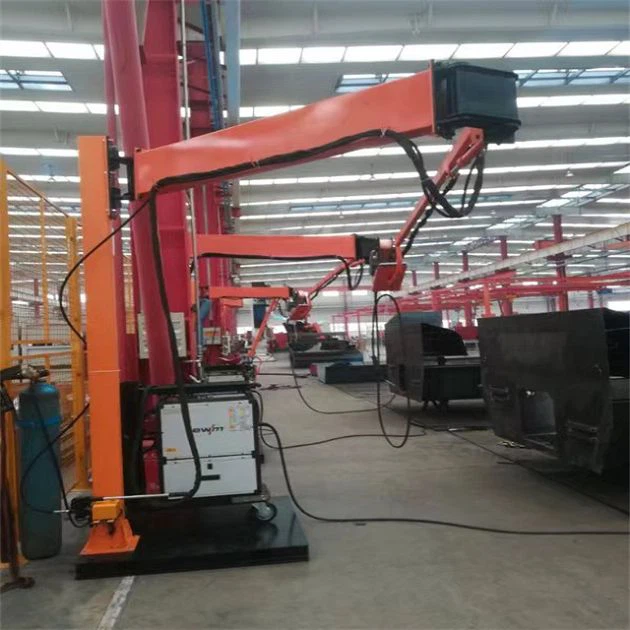

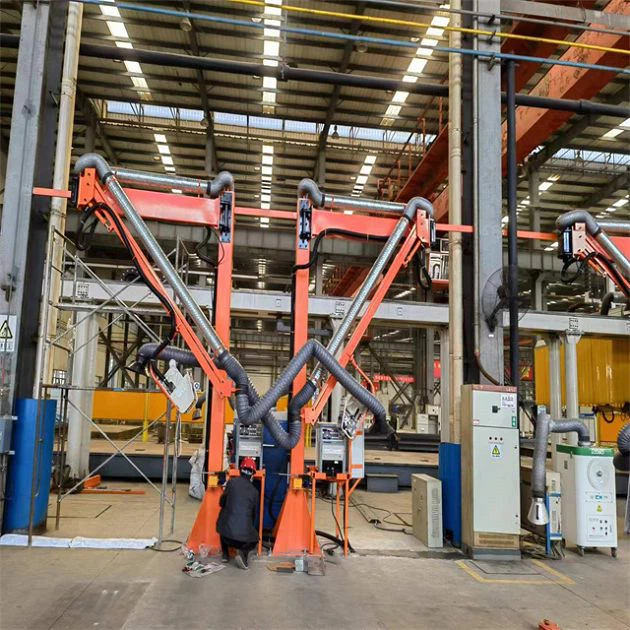

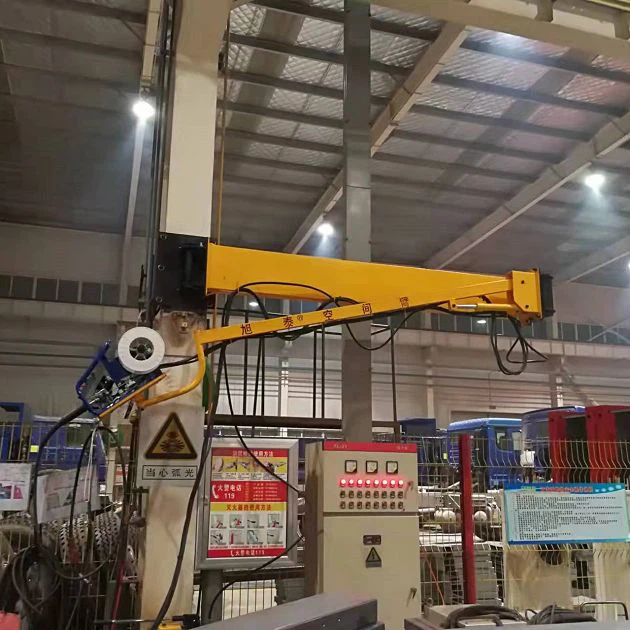

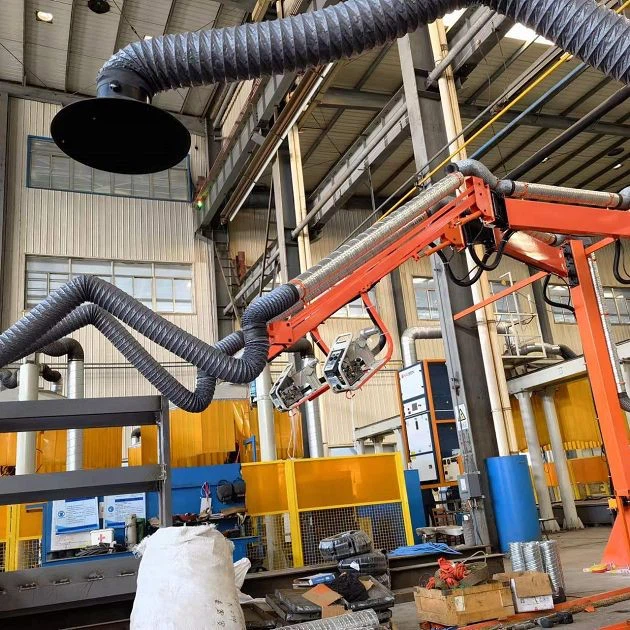

Cas client

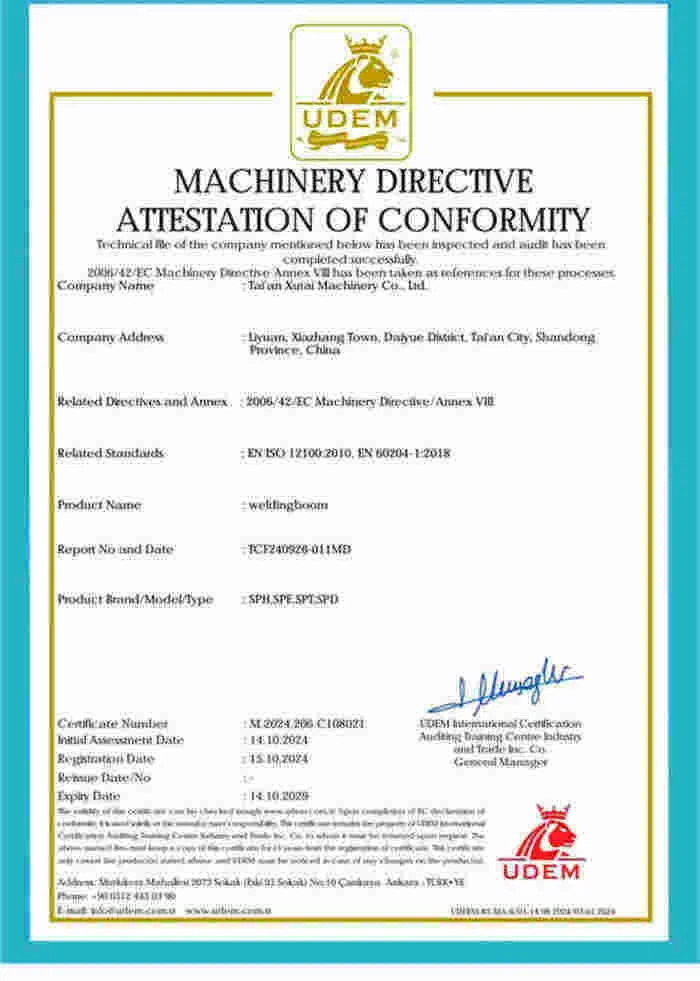

Certificat

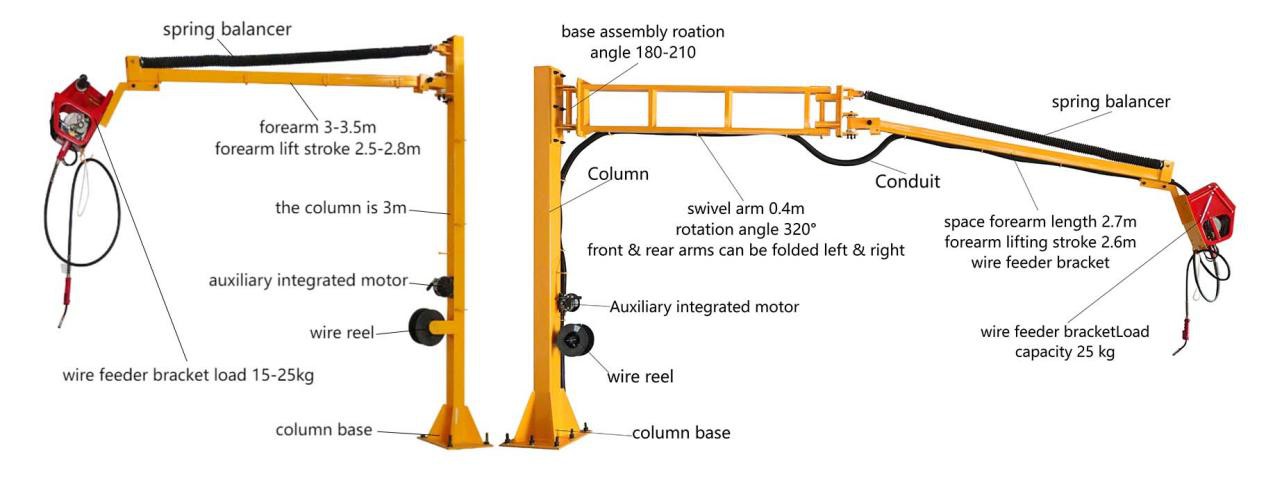

Le modèle et les paramètres techniques du bras spatial sont les suivants :
Modèle : SPT-505
Matériel: fer Q235
▲Hauteur de la colonne : 3 mètres ;
▲ Longueur du bras croisé : 5,1 m - 2,7 m (avant-bras) + 0,4 m (bras central) + 2 m (bras arrière) ;
▲ Angle de rotation horizontal du bras arrière : 180 degrés ;
▲ Angle de rotation horizontal du bras central : 320 degrés ;
▲ Angle de rotation horizontal de l'avant-bras : 180 degrés, angle d'élévation : 60 degrés, angle de dépression : 25 degrés ;
▲ L'extrémité avant du bras transversal supporte environ 15 kg (contrepoids compris).
